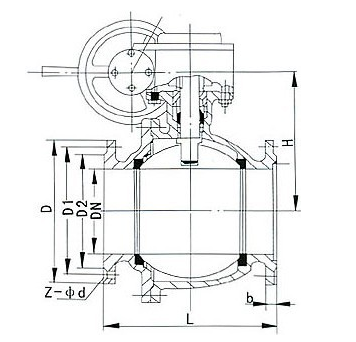

蝸輪式固定式球閥
蝸輪式固定式球閥
產品型號：Q3/6/947H/Y
公稱通徑：NPS 1/2"～NPS 8" DN32~700mm
公稱壓力：CL150～CL600 PN1.6~4.0MPa
工作溫度：-29℃～+200℃
驅動方式：手動、氣動、電動、液動等
主體材質：碳鋼、不銹鋼、合金鋼
應用范圍：適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、 鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或 混合流體。
公稱通徑：NPS 1/2"～NPS 8" DN32~700mm
公稱壓力：CL150～CL600 PN1.6~4.0MPa
工作溫度：-29℃～+200℃
驅動方式：手動、氣動、電動、液動等
主體材質：碳鋼、不銹鋼、合金鋼
應用范圍：適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、 鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或 混合流體。
分享到：
一、蝸輪式固定式球閥 主要零件及材質
| 零件名稱 | 材質 | |
|---|---|---|
| GB | ASTM | |
| 閥體 | WCB | A216-WCB |
| 彈簧 | 60Si2Mn | AISI 9260 |
| 密封圈 | PTFE | PTFE |
| 球體 | 1Cr18Ni9Ti | SS 304 |
| 鍵 | 45 | AISI C 1045 |
| 填料 | PTFE | PTFE |
| 閥桿 | 1Cr13 | A276-410 |
| 填料壓蓋 | WCB | A216-WCB |
| 支架 | WCB | A216-WCB |
| 壓套 | 25 | A105 |
| 型密封圈 | 橡膠 Rubber | 橡膠 Rubber |
| 滑動軸承 | PTFE ＆stainless steel | PTFE ＆stainless steel |
| 螺柱 | 35CrMoA | A193-B7 |
| 螺母 | 35 | A194-2H |
| 閥座 | 25 | A105 |
| 墊片 | 橡膠 Rubber | Viton |
| 螺釘 | 35 | A193-B7 |
| 固定軸 | 1Cr13 | A276-410 |
| 底蓋 | 25 | A105 |
| 排污螺塞 | 25 | A105 |
| 閥蓋 | WCB | A216-WCB |
二、蝸輪式固定式球閥 技術規范
| 設計依據 | GB系列 GB | API系列 API | |
|---|---|---|---|
| 設計標準 | GB/T12237 | API6D | ANSI B16.34 |
| 法蘭連接結構長度 | GB/T12221 | API6D | ANSI B16.10 |
| 結構長度（焊接） | GB/T15188.1 | API6D | ANSI B16.10 |
| 連接法蘭 | GB/T9113 JB/T79 HG20592 | ANSI B16.5、B16.47 | |
| 對焊端 | GB/T12224 | ANSI B16.25 | |
| 試驗和檢驗 | GB/T9092 | AP16D | API598 |
三、蝸輪式固定式球閥 試驗壓力
| 壓力等級 | 試驗壓力 (MPa) | ||
|---|---|---|---|
| 公稱壓力 (PN) | 磅級 (class) | 殼體試驗 | 密封試驗 |
| 1.0 | - | 1.5 | 1.1 |
| 1.6 | - | 2.5 | 1.76 |
| 2.5 | - | 3.8 | 2.75 |
| 4.0 | - | 6.0 | 4.4 |
| 6.4 | - | 9.6 | 7.04 |
| - | 150 | 3.0 | 2.2 |
| - | 300 | 7.6 | 5.6 |
| - | 600 | 15.0 | 11.0 |
| - | 1Ok | 2.4 | 1.5 |
| - | 20k | 5.8 | 4.0 |
四、蝸輪式固定式球閥 特點
1、浮動球閥唇形密封閥座，確保閥門密封性能好，摩擦系數小，操作力矩小。
2、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
3、防火防靜電裝置（軟密封浮動球閥）。
4、帶鎖裝置。為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確位置。
5、浮動球閥適用于經常操作，啟閉迅速；相對體積小，重量輕，便于維修；不受安裝方向的限制；流體阻力小，無振動，噪音小。
