外螺紋截止閥
外螺紋截止閥
產品型號：J23W/H/Y
公稱通徑：DN6~10mm
公稱壓力：PN1.6～32Mpa
工作溫度：≤425℃
主體材質：碳鋼、不繡鋼等
適用介質：水、蒸氣、油品等
設計標準：GB/T 12224-1989；JB/ T 7747-1995
連接形式：對焊式管接頭；卡套式
公稱通徑：DN6~10mm
公稱壓力：PN1.6～32Mpa
工作溫度：≤425℃
主體材質：碳鋼、不繡鋼等
適用介質：水、蒸氣、油品等
設計標準：GB/T 12224-1989；JB/ T 7747-1995
連接形式：對焊式管接頭；卡套式
分享到：
J23W外螺紋截止閥應用規范
1、設計制造：GB/T 12224-1989；JB/ T 7747-1995
2、連接形式：對焊式管接頭；卡套式

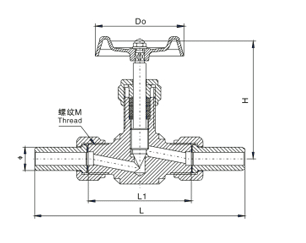

3、結構特征：熱鍛壓閥體；錐面密封；浮動閥瓣
4、閥門檢驗和試驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定
性能規范
| 試驗項目 | 壓力值 |
| 公稱壓力 | 16 |
| 殼體試驗 | 24 |
| 密封試驗 | 17.6 |
| 氣壓試驗 | 9.6 |
| 適用溫度 | ≤425℃ |
| 適用介質 | 水、蒸氣、油品等 |
主要零件材料
型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
J61H-320 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
J61W-320P | SS304 | SS304 | SS304 | SS304 | |
J61Y-320V | 12CrMoV | 12CrMoV | 12CrMoV | 20# |
