國標旋啟式止回閥

產品型號：H44H/W
公稱通徑：DN50～800 mm
壓力范圍：PN1.6~16.0MPa
工作溫度：-196℃～+550℃
主體材質：碳鋼、不銹鋼、合金鋼
適用介質：水、蒸汽、油品、硝酸類、醋酸類
應用范圍：適用于自來水、食品、制藥、電力、石油、液化氣、蒸汽、等介質的管路上

聯系購買

分享到：

旋啟式止回閥用途及特點

H44H/W旋啟式止回閥嚴格按GB12236 標準設計制造，銷軸與閥瓣連接采用內裝式結構，性能優良，密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

旋啟式止回閥主要性能規范

試驗壓力	公稱壓力（MPa ）
試驗壓力	1.6	2.5	4.0	6.4	10.0
殼體試驗	2.4	3.8	6.0	9.6	15.0
密封試驗	1.8	2.8	4.4	7.1	11.0
閥體材料	WCB（C）	CF8（P）	CF 8M （R）	WC6	WC9
工作溫度	≤ 425	≤ 100	≤ 100	≤ 550	≤ 550
適用介質	水、蒸汽、油品	硝酸類	醋酸類	水、蒸汽	水、蒸汽

旋啟式止回閥執行標準

設計制造：GB12236
結構長度：GB12221
連接法蘭：JB/T79-1994
試驗與檢驗：JB/T9092-1999

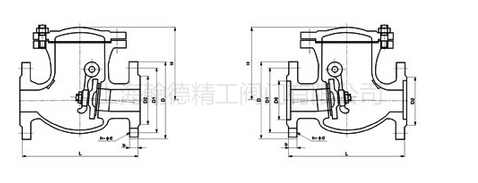

規格主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-φd	H
RF H44H H44W H44Y 16C 16P 16R 16I	50	230	160	125	100	16	4-φ18	135
	65	290	180	145	120	18	4-φ18	142
	80	310	195	160	135	20	8-φ18	165
	100	350	215	180	155	20	8-φ18	180
	125	400	245	210	185	22	8-φ18	210
	150	480	280	240	210	24	8-φ23	233
	200	550	335	295	265	26	12-φ23	304
	250	650	405	355	320	30	12-φ25	348
	300	750	460	410	375	30	12-φ25	390
	350	850	520	470	435	34	16-φ25	430
	400	950	580	525	485	36	16-φ30	468
	500	1150	705	650	608	44	20-φ34	525
	600	1350	840	770	718	48	20-φ4l	-
	700	1450	910	840	788	50	24-φ41	-
	800	1650	1020	950	898	52	24-φ4l	-
2.5MPa	50	230	160	125	100	20	4-φ18	160
RF H44H H44W H44Y 25 25P 25R 25I	65	290	180	145	120	22	8-φ18	175
	80	3lO	195	160	135	22	8-φ18	185
	100	350	230	190	160	24	8-φ23	220
	125	400	270	220	188	28	8-φ25	248
	150	480	300	250	218	30	8-φ25	276
	200	550	360	310	278	34	12-φ25	350
	250	650	425	370	332	36	12-φ30	410
	300	750	485	430	390	40	16-φ30	430
	350	850	550	490	448	44	16-φ34	518
	400	950	610	550	505	48	16-φ34	560
	500	1150	730	660	610	52	20-φ41	618
	600	1350	840	770	718	48	20-φ4l	-
	700	1450	910	840	788	50	24-φ41	-
	800	1650	1020	950	898	52	24-φ4l	-

規格主要尺寸

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H
MFM H44H H44W H44Y 40 40P 40R 40I	50	230	160	125	100	88	20	4-φ18	160
	65	290	180	145	120	110	22	8-φ18	175
	80	310	195	160	135	121	22	8-φ18	185
	1OO	350	230	190	160	150	24	8-φ23	220
	125	400	270	220	188	176	28	8-φ25	248
	150	480	300	250	218	204	30	8-φ25	270
	200	550	375	320	282	260	38	12-φ30	350
	250	650	445	385	345	313	42	12-φ34	410
	300	750	510	450	408	364	46	16-φ34	430
	350	850	570	5lO	465	422	52	16-φ34	518
	400	950	655	585	535	474	58	16-φ41	560
	500	1150	755	670	612	576	62	20-φ48	-
	600	1350	890	795	730	678	62	20-φ54	-
6.4MPa	50	300	175	135	105	88	26	4-φ23	177
MFM H44H H44W H44Y 64 64P 64R 64I	65	340	200	160	130	110	28	8-φ23	197
	80	380	210	170	140	121	30	8-φ23	212
	100	430	250	200	168	150	32	8-φ25	248
	125	500	295	240	202	176	36	8-φ30	296
	150	550	340	280	240	204	38	8-φ34	330
	200	650	405	345	300	260	44	12-φ34	385
	250	775	470	400	352	313	48	12-φ41	445
	300	900	530	460	412	364	54	16-φ41	474
	350	1025	595	525	475	422	60	16-φ4l	514
	400	1150	670	585	525	474	66	16-φ48	616
	500	1400	800	705	640	576	70	20-φ54	-
10.0MPa	50	300	195	145	112	88	28	4-φ25	210
MFM H44H H44W H44Y 100 100P lOOR 100I	65	340	220	170	138	110	32	8-φ25	227
	80	380	230	180	148	121	34	8-φ25	235
	100	430	265	210	172	150	38	8-φ30	274
	125	500	3lO	250	210	176	42	8-φ34	307
	150	550	350	290	250	204	46	12-φ34	347
	200	650	430	360	312	260	54	12-φ4l	402
	250	775	500	430	382	313	60	12-φ41	432
	300	900	585	500	442	364	70	16-φ48	484
	400	1150	715	620	558	474	80	16-φ54	-
