無銷蝸輪蝶閥概述：
       無銷蝶閥是用圓盤式啟閉件往復回轉90度左右來開啟、關閉和調節流體通道的，不僅結構 簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量凋節功能和關閉密封特性，無銷蝸輪蝶閥已在石油、化工、冶金、水電等許多領域中得 到極為廣泛地應用。

無銷蝸輪蝶閥特點：
 1、無銷蝶閥是管道中理想的啟閉機構，采用對夾連接形式，結構簡單，緊湊，體積小，重量輕，可以任意 位置安裝。
 2、整體閥桿結構，閥板與閥座密封為球面接觸，使扭矩大大減小。閥板高精度，經拋光處理，與閥座配合緊
 密，具有良好密封性，閥桿與閥板連接處無泄漏現象。
 3、流阻系數小，流通能力大，調節性能好。
 4、軸向止推軸承或潤滑青銅，防止閥桿超載。
 5、橡膠閥座采用模壓在閥體上，進行整體硫化，避免了閥座在受壓下移位，同時也減少了橡膠的收縮率，提
 高了閥座密封面的精度，確保了產品的密封性能及操作力矩。
 6、上法蘭采用國際標準，適配手柄，渦輪，電動和氣動等各種控制裝置。
 7、閥板采用無銷連接，底部傳動，使蝶板的中心位置更精確，不會出現滲漏現象。

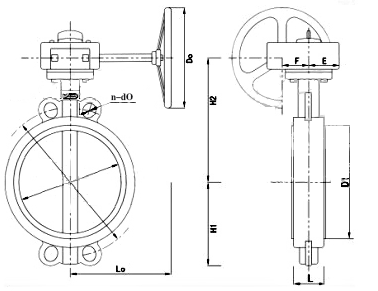

   主要外形連接尺寸單位：mm
